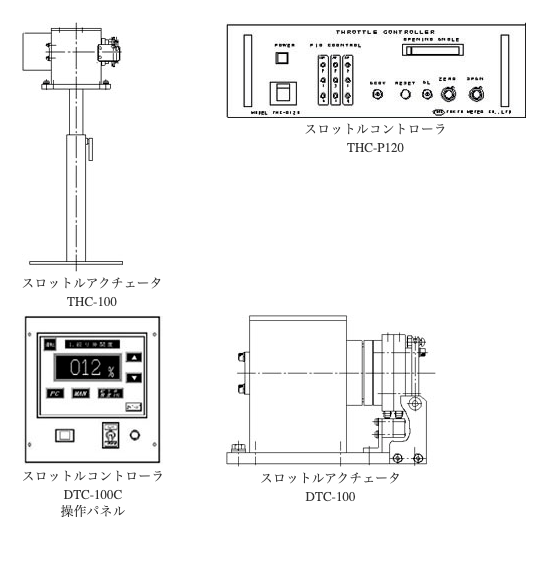

E/Gスロットル制御装置

特長

  ・エンジンのスロットルレバーを遠隔操作により任意に設定可能。
  ・緊急時安全対策としてスロットル操作部とモータ部間に電磁クラッチを採用し、停電時などに迅速にスロットルをアイドル状態に戻します。
  ・外部ZERO、SPAN装置によりスロットル開度の初期設定が容易。
  ・PID制御方式により高応答性、高安定性を実現。(THC-型)
  ・シーケンサを用いたパルス制御方式により高応答性、高安定性を実現。(DTC-型)
  ・アクチェータ操作速度が 0.3sec/0 ~ 90deg の高速動作。
  ・外部設定機能によりコンピュータシステムなどの無人運転試験をサポート。
  ・制御器電源がAC100vとAC200vのどちらにも対応。

THC型スロットル制御器仕様

型式 操作力
kgcm
操作
角度
deg
操作
速度
sec/F.S.
駆動
方式
制御モード 精度 外部設定
信号
外部ゼロ
ADJ
外部
スパン
ADJ
THC-50 50 100 0.3 AC
サーボ
定位置制御 ±0.1% 0~10V F.S. 0~20%
開度
可変
60~100%
開度可変
THC-100 100 定速度制御 ±0.2%
THC-200 200 定トルク
制御
±0.3%



標準品は定位置制御のみの製品となり、定速度制御、定トルク制御はオプションとなります。
